Switch PoE Haiz: qual escolher para o seu projeto?

Escolha por número de câmeras

Como as 2 portas de uplink são dedicadas, a conta é direta: o número de portas PoE do modelo é o número de câmeras que ele alimenta. Se o projeto pode crescer, subir uma faixa agora sai mais barato que trocar o switch depois.

Câmeras	Modelo	Observação de projeto	Ver preço
Até 4	Switch PoE Haiz 4 portas	Ideal para nó de borda, guarita ou expansão de um trecho isolado. São 4 portas PoE mais 2 de uplink, totalizando 6 conectores.	Ver switch 4 portas

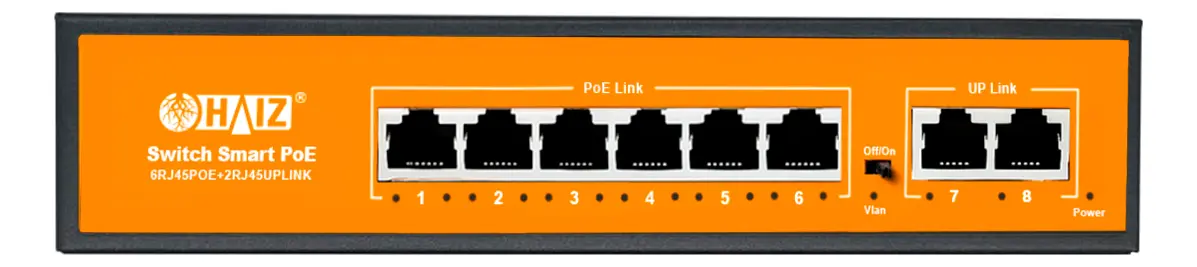

5 a 6	Haiz 6 portas Gigabit	Faixa intermediária, útil quando 4 portas ficam justas mas 8 seriam ociosas. São 6 PoE mais 2 de uplink — 8 conectores no total.	Ver switch 6 portas
7 a 8	Haiz 8 portas Gigabit	A faixa mais usada em residência e comércio pequeno. São 8 PoE mais 2 de uplink, 10 conectores no total — e é justamente por isso que o modelo às vezes aparece descrito de forma confusa no varejo. Confira a contagem física.	Ver switch 8 portas
9 a 16	Haiz HZ-1016GBPOE (16 portas)	Formato para rack de 19 polegadas. A partir dessa densidade, a gestão térmica passa a importar tanto quanto a potência.	Ver switch 16 portas
17 ou mais	Haiz HZ-2402GBPOE (24 portas)	Projeto de porte. Avalie dividir em dois switches menores se os pontos estiverem em áreas distantes — reduz lance de cabo e concentra menos risco.	Ver switch 24 portas

Como ler a contagem de portas da linha Haiz

Esse é um ponto que gera compra errada e devolução, porque cada anúncio conta de um jeito.

Na linha Haiz, o número que nomeia o modelo é a quantidade de portas PoE. As 2 portas de uplink existem em todos os modelos e são adicionais. Na prática:

Duas consequências práticas:

• Você não precisa comprar um modelo acima para "sobrar porta de uplink". Ela já está lá, separada.
• Anúncio que conta os conectores totais confunde. Um switch de 8 portas PoE listado como "10 portas" não é outro produto — é a mesma coisa contada de outro jeito. Na dúvida, olhe a foto e conte quantos conectores têm o símbolo de PoE.

Essa diferença de contagem é a razão de alguns modelos aparecerem com número de portas errado no varejo. Comparar pela foto resolve mais rápido que comparar pela descrição.

PoE budget: a conta que derruba projeto

Esta é a parte que separa instalação que dura de instalação que dá chamado. O erro clássico é escolher o switch pela quantidade de portas e ignorar quanta energia ele consegue entregar somando todas elas.

Cada câmera tem um consumo em repouso e outro, maior, quando o LED infravermelho liga. Como todas as câmeras escurecem ao mesmo tempo, o pico é simultâneo. Um switch que sustenta o consumo diurno pode não sustentar o noturno.

O fator de segurança de 0,8

Não se projeta para o limite nominal. Trabalhar perto de 100% da capacidade aquece o equipamento, e calor acelera a degradação dos capacitores da fonte interna. A prática é reservar cerca de 20% de folga:

Se o consumo somado passar da potência útil, as opções são: escolher um switch com orçamento maior, dividir as câmeras em dois switches, ou alimentar parte dos pontos com fonte local em vez de PoE.

Onde a conta costuma furar

• Usar o consumo típico em vez do de pico. A ficha da câmera costuma trazer os dois — use o maior.
• Ignorar a perda no cabo. Lance longo consome parte da energia no próprio condutor. Cabo de liga (CCA) piora isso — assunto do artigo sobre cobre x CCA.
• Confundir potência por porta com potência total. Um switch pode entregar 30 W numa porta e ainda assim não entregar 30 W em todas simultaneamente.
• Esquecer equipamentos que não são câmera. Access point, interfone IP e controlador de acesso também consomem do mesmo orçamento.

Fast Ethernet ou Gigabit: qual o seu caso

A linha Haiz de 4 portas tem duas variantes que atendem cenários bem diferentes:

Para CFTV puro, Fast Ethernet costuma bastar: uma câmera IP comprimida não chega perto de saturar 100 Mbps. Gigabit compensa quando o switch também serve rede de dados, quando há necessidade de uplink em fibra, ou quando as câmeras usam bitrate alto.

Uma ressalva sobre especificação de catálogo

Vale conferir a capacidade de comutação anunciada. Anúncios de varejo às vezes trazem números que não correspondem à arquitetura física do equipamento — um switch com sete portas gigabit em full-duplex tem uma capacidade agregada bem definida, e valores muito acima disso indicam erro de catálogo, não desempenho superior.

Isso não desqualifica o produto. Significa apenas que a especificação de catálogo do varejo não é fonte confiável para dimensionar o núcleo da rede — para isso, use a documentação do fabricante.

PoE ativo x PoE passivo: por que isso protege seu equipamento

Uma diferença que raramente aparece no anúncio e que muda o risco da instalação.

PoE passivo injeta tensão na linha o tempo todo, sem verificar o que está do outro lado. Se alguém conectar um notebook, um roteador comum ou qualquer equipamento sem PoE naquela porta, a tensão chega mesmo assim — com risco real de dano.

PoE ativo, padronizado em IEEE 802.3af e 802.3at, faz uma verificação antes: o switch envia um sinal de detecção e só energiza a porta se identificar a assinatura elétrica de um dispositivo compatível. Equipamento não-PoE conectado por engano simplesmente não recebe energia.

Na prática isso significa que a porta PoE se comporta como porta de rede comum quando o dispositivo não é PoE — e é por isso que switch com PoE ativo pode ser usado em rede mista sem cuidado especial.

Modo extend: quando 250 metros salvam o projeto

O padrão Ethernet limita o lance a 100 metros. Alguns switches Haiz trazem um modo extend que estende esse alcance de forma significativa, reduzindo a velocidade da porta e isolando o tráfego entre elas.

É um recurso de resgate de projeto: aquele ponto que ficou longe demais, o portão no fundo do terreno, a câmera da entrada da fazenda. Sem ele, a solução seria instalar um switch intermediário — com energia e abrigo próprios.

O que você troca ao ativar

• Velocidade. A porta cai para 10 Mbps. Configure o bitrate da câmera com folga em relação a esse teto — o recomendado é ficar bem abaixo, para dar margem contra latência e picos.
• Isolamento entre portas. Normalmente as portas em modo extend deixam de conversar entre si, o que não afeta CFTV (cada câmera fala com o gravador, não com as outras).
• Dependência total do cabo. Em 250 metros, cabo CCA não sustenta. Nesse cenário, cobre puro deixa de ser recomendação e vira requisito.

Diretrizes de instalação

• Cabo 100% cobre, sempre. Alumínio cobreado tem resistência maior, causa queda de tensão e aquece com PoE. Em lance longo ou modo extend, é a diferença entre funcionar e não funcionar.
• Espaçamento no rack. Deixe pelo menos 1U livre entre switches. Equipamento PoE dissipa calor, e switches empilhados formam ilha térmica que reduz a vida útil dos componentes.
• Uplink em fibra entre prédios. Quando os módulos SFP estiverem disponíveis, use fibra para interligar switches em edificações diferentes. Além da distância, a fibra dá isolamento galvânico — protege contra surto propagado pelo cabeamento metálico.
• Nobreak no rack. Switch PoE alimenta as câmeras; se ele cai, todo o sistema cai junto. Veja fonte comum ou nobreak.
• Etiquete as portas. Identificar qual porta atende qual câmera economiza horas na primeira manutenção.

Como o projeto cresce

Um caminho de expansão claro evita retrabalho:

• Mais portas. Subir de 8 para 16 ou de 16 para 24 resolve densidade, desde que o orçamento PoE acompanhe.
• Mais switches. Em áreas distantes, dois switches menores costumam ser melhores que um grande: menos metros de cabo, menor concentração de risco e menos lance perto do limite de distância.
• Gestão. Quando a rede exige VLAN para separar CFTV do tráfego administrativo, agregação de link ou autenticação 802.1X, o caminho é um switch gerenciável L2 — a linha Haiz tem modelo para isso.

Separar a rede de câmeras da rede administrativa por VLAN é uma boa prática de segurança: limita o alcance de um eventual comprometimento e evita que tráfego de escritório dispute banda com a gravação.

802.3af, 802.3at e 802.3bt: qual o seu equipamento pede

Os padrões de PoE definem quanta energia o switch pode entregar por porta. Escolher errado significa comprar switch que não alimenta o equipamento — ou pagar por capacidade que nunca será usada.

Para CFTV convencional, af ou at cobrem a esmagadora maioria dos casos. A atenção maior vai para dois cenários: câmeras PTZ, que consomem mais por causa dos motores, e câmeras com aquecedor ou iluminação branca potente, comuns em ambiente externo severo.

Um switch que suporta at também alimenta equipamento af — a negociação define quanto entregar. O inverso não vale: switch af não sustenta um dispositivo que exige at.

Um switch grande ou vários pequenos?

Decisão que aparece a partir de 12 ou 16 câmeras e que muda cabo, risco e custo.

Regra prática: se os pontos estão concentrados num raio confortável, o switch central ganha. Se há grupos de câmeras em áreas afastadas — galpão nos fundos, portaria, segundo prédio — distribuir costuma sair melhor, e resolve de quebra o problema dos lances longos.

Ao distribuir, cada switch precisa de energia protegida no seu ponto. Switch sem nobreak derruba as câmeras dele junto com a queda de luz.

Erros de projeto que aparecem só depois

• Encher todas as portas PoE no primeiro dia. Mesmo com uplink dedicado, ficar sem posição livre impede acrescentar uma câmera, isolar um ponto para teste ou remanejar um lance com defeito. Deixe pelo menos uma sobrando.
• Ignorar equipamento não-câmera. Access point, interfone IP e leitor de acesso também consomem do mesmo orçamento PoE.
• Instalar em local sem ventilação. Switch PoE dissipa calor proporcional à carga. Dentro de armário fechado e sem circulação, ele reduz desempenho por proteção térmica.
• Alimentar tudo por uma tomada só. Concentra o risco e costuma sobrecarregar o circuito.
• Não documentar. Sem mapa de portas, a primeira manutenção vira caça ao cabo — e aí entra o localizador de cabos.
• Misturar cabo bom e cabo ruim. Se metade dos lances é cobre e metade é liga, o comportamento fica inconsistente e o diagnóstico, muito mais difícil.

Checklist antes de comprar

• Quantas câmeras hoje e quantas em dois anos? Dimensione para o segundo número.
• Qual o consumo de pico de cada uma? Com infravermelho ligado, não em repouso.
• O total cabe em 80% do orçamento PoE? Se não, suba de modelo ou divida.
• O padrão atende? af para câmera fixa comum, at para PTZ ou com aquecedor.
• O uplink é dedicado? Na linha Haiz sim: são 2 portas separadas das PoE. Em outras marcas, confirme — se o uplink dividir com as portas PoE, você perde uma posição de câmera.
• Algum lance passa de 100 metros? Se sim, avalie modo extend ou switch intermediário.
• O rack tem ventilação e espaço de 1U? Calor reduz vida útil.
• Existe nobreak? Switch sem energia protegida derruba o sistema inteiro.

Oito respostas claras significam projeto que não vai gerar chamado no primeiro mês.

Quando o switch gerenciável se justifica

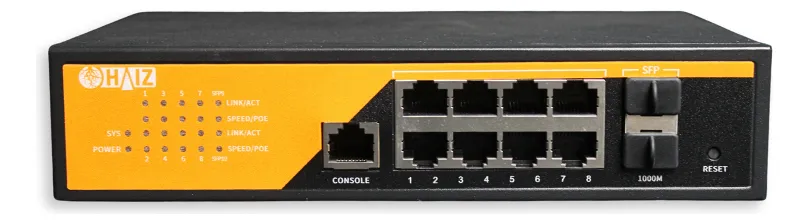

A linha Haiz tem um modelo de 8 portas com gestão L2, e a pergunta certa não é se ele é melhor — é se o seu projeto usa o que ele oferece.

Para CFTV residencial ou de comércio pequeno, com rede dedicada às câmeras, nada disso é usado — e o switch não gerenciável entrega o mesmo resultado por menos.

O caso em que o gerenciável realmente compensa é o de empresa onde a rede é compartilhada. Separar CFTV em VLAN própria é boa prática de segurança e costuma ser exigência de auditoria.

Quando não vale gastar mais

• Não compre gerenciável se a rede é dedicada às câmeras. VLAN só faz sentido quando há tráfego para separar. Em rede exclusiva de CFTV, não há o que segmentar.
• Não compre gerenciável para 4 câmeras. VLAN, LACP e 802.1X resolvem problemas que uma instalação pequena não tem. O dinheiro rende mais em cabo de cobre e nobreak.
• Não compre gigabit para CFTV puro de resolução moderada. Câmera comprimida não satura 100 Mbps. Gigabit compensa em rede mista ou bitrate alto.
• Não compre 24 portas "para o futuro" se hoje são 6 câmeras. Switch parado consome energia e envelhece. Dois switches em momentos diferentes costuma sair melhor.
• Não economize no switch e gaste na câmera. Câmera excelente atrás de switch que não sustenta o pico noturno entrega menos que câmera simples bem alimentada.

Guias detalhados por modelo

Cada faixa tem particularidades que merecem análise própria:

• Switch PoE 4 portas — nó de borda, modo extend de 250 m e quando distribuir vence centralizar.
• Switch PoE 8 portas — a faixa mais usada, por que aparece como 10 portas e quando o gerenciável compensa.
• Switch PoE 16 portas — gestão térmica no rack, uplink como gargalo e lances no limite de distância.
• Switch PoE 24 portas — centralizar ou distribuir, projeto em fases e infraestrutura em volta.

Continue pelo cluster

Veja também qual cabo usar para câmeras, cat5e ou cat6 para câmeras IP, cobre x CCA e como dimensionar a fonte.

Perguntas frequentes
