Resposta rápida
Para a maioria dos projetos de CFTV IP, cat5e de cobre resolve. Ele entrega gigabit, e uma câmera de 2 a 4 MP usa uma fração disso.
Cat6 compensa por outros motivos: percurso com interferência elétrica, lances longos ou infraestrutura que deve durar além do sistema atual. Não por "a câmera é mais nítida".
Quanta banda uma câmera IP realmente usa
Este é o argumento que desmonta a maior parte do upsell de categoria.
Uma câmera IP não transmite vídeo bruto — ela comprime, normalmente em H.264 ou H.265. O fluxo resultante é uma fração pequena da capacidade de um link gigabit, mesmo em resoluções altas e taxa de quadros cheia.
Some as câmeras de um sistema típico e o total continua confortavelmente dentro do que o cat5e entrega. O gargalo de um CFTV IP quase nunca é a categoria do cabo: é a gravação no disco, a capacidade do switch ou a banda de upload quando se acessa remotamente.
Por isso "cat6 porque a câmera é 4 MP" não se sustenta tecnicamente. Se o argumento fosse verdadeiro, o cat5e não conseguiria nem sustentar uma câmera — e ele sustenta várias.
Então quando o cat6 vale
Existem motivos legítimos, e nenhum deles é resolução:
- Interferência no percurso. Cat6 tem construção mais rígida e trançado mais apertado, o que ajuda em trechos que correm perto de motor, quadro elétrico ou iluminação com reator.
- Lances no limite da distância. Perto dos 90 metros, a margem extra do cat6 dá mais tolerância a imperfeição de instalação.
- Infraestrutura de longo prazo. O cabo dentro da parede é o que menos se troca. Se o local vai receber rede corporativa, telefonia IP ou access points depois, o cat6 é um investimento de infraestrutura — não de CFTV.
- Exigência de projeto ou norma. Alguns projetos especificam categoria mínima por contrato. Nesse caso não há discussão.
Repare no padrão: são motivos de ambiente e de futuro, não de câmera.

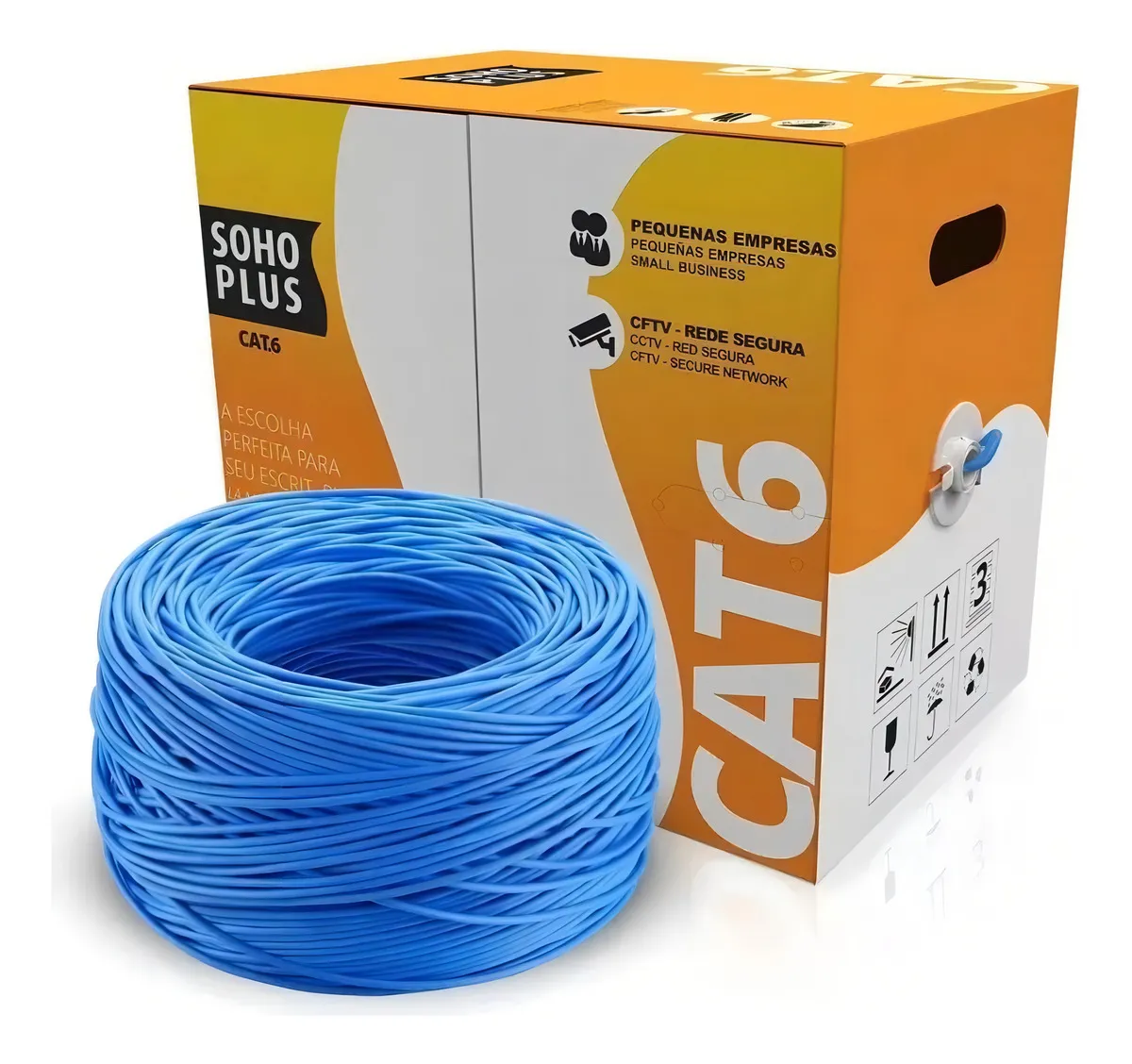

Comparativo direto
| Critério | Cat5e | Cat6 |
|---|---|---|
 Entrega | Gigabit — muito além do que a câmera usa |  Gigabit com folga maior de margem |
| Resistência a interferência | Adequada em percurso limpo | Melhor em percurso ruidoso |
| Rigidez e passagem | Mais flexível, mais fácil de puxar | Mais rígido, exige mais cuidado em curva |
| Custo | Menor | Maior |
| Distância padrão | 90 m horizontal + 10 m de patch | Mesmo limite para o uso em CFTV |
| Faz sentido quando | Projeto de CFTV IP interno, percurso limpo | Interferência, lance longo, infraestrutura de longo prazo |
Ambiente externo: a capa importa mais que a categoria
Um erro comum é subir de cat5e para cat6 achando que isso resolve o problema do cabo exposto ao tempo. Não resolve — categoria e capa são coisas diferentes.
Cabo interno comum exposto ao sol resseca, a capa trinca, entra umidade e o cabo oxida por dentro. O sintoma aparece meses depois como perda de link em dia de chuva ou queda progressiva de qualidade, e o diagnóstico é difícil porque o cabo parece intacto.
Para trecho ao tempo, o que você precisa é de capa para uso externo, com aditivo contra ultravioleta. Existe cat5e externo e cat6 externo — a decisão de categoria continua valendo pelos critérios anteriores.

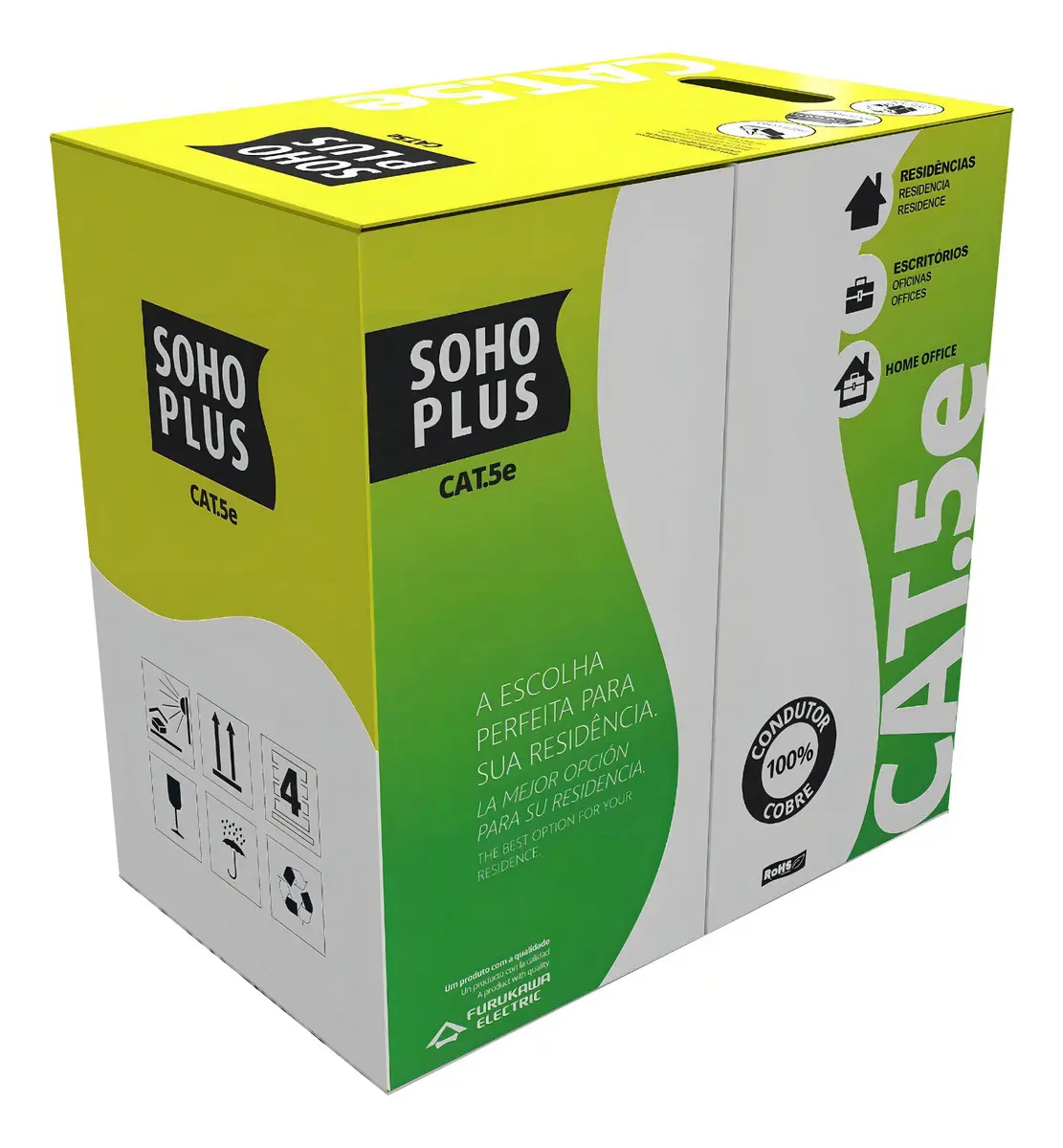

| Situação | O que usar | Ver preço |
|---|---|---|

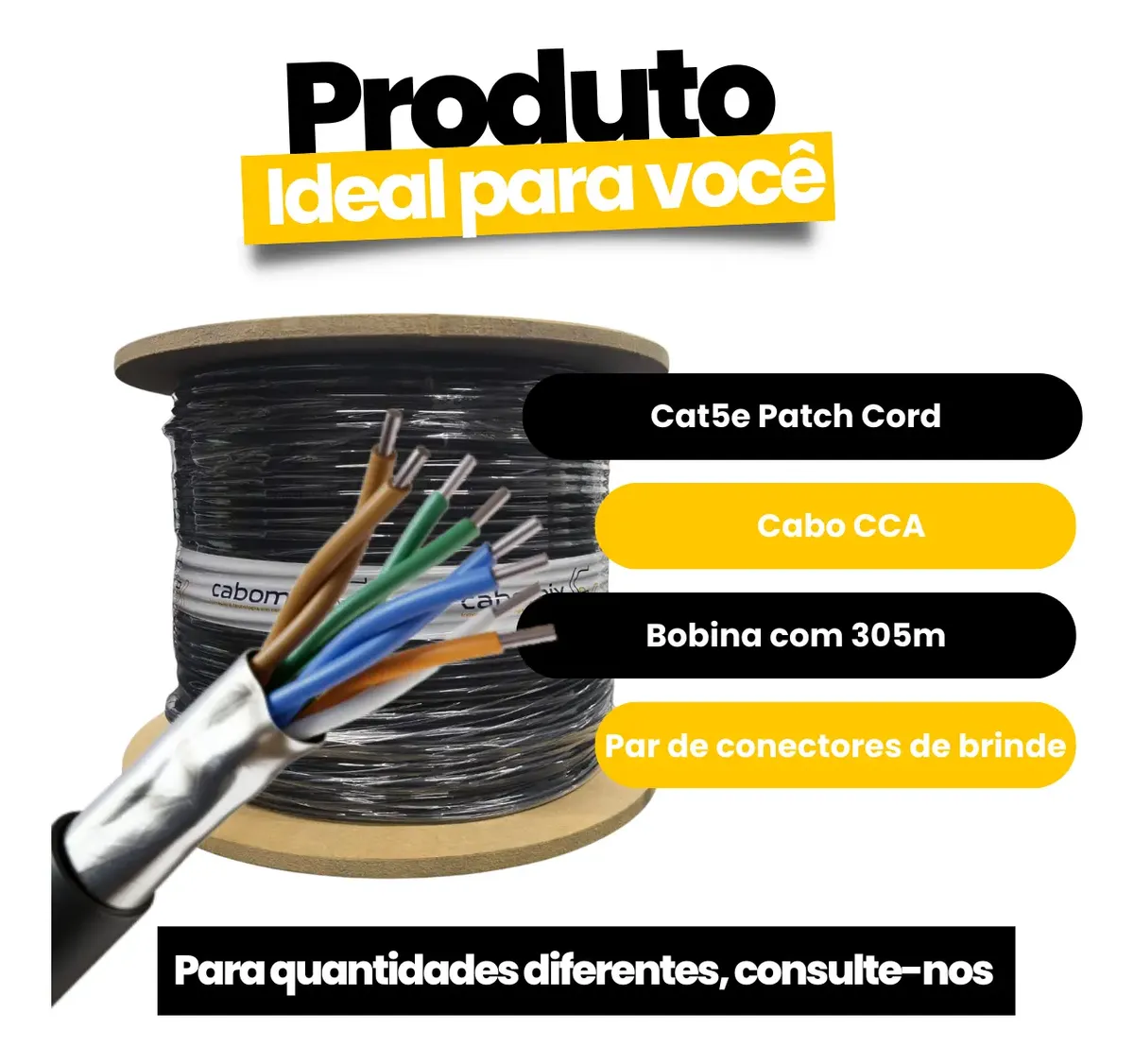

 Trecho exposto a sol ou chuva | Cabo com capa externa e proteção UV | Ver cat5e externo |
| Trecho interno em eletroduto | Cat5e ou cat6 comum, conforme o critério de interferência | Ver cat5e cobre |
Blindado ou não blindado
Cabo blindado (FTP, STP) só entrega o benefício se a blindagem for aterrada corretamente nas duas pontas, com conectores e patch panel apropriados. Mal aterrada, a blindagem funciona como antena e pode piorar o quadro em vez de melhorar.
Em instalação residencial ou comercial pequena, sem aterramento estruturado, cabo U/UTP de cobre bem passado costuma render mais que blindado mal instalado.
PoE muda a conta
Quando o cabo leva energia junto com dado, dois fatores ganham peso:
- Material do condutor. Cobre puro aquece menos e sofre menos queda de tensão. Cabo CCA com PoE em lance longo é a combinação que mais gera falha intermitente — assunto do artigo sobre cabo CFTV 4 pares ou cat5e.
- Adensamento no eletroduto. Muitos cabos com PoE no mesmo conduíte fechado acumulam calor. O conjunto esquenta mais que cada cabo isolado.
Nesse contexto, cobre e bitola de 24 AWG importam mais que a categoria. Um cat5e de cobre 24 AWG se comporta melhor que um cat6 CCA — e essa comparação surpreende quem escolhe só pelo número da categoria.

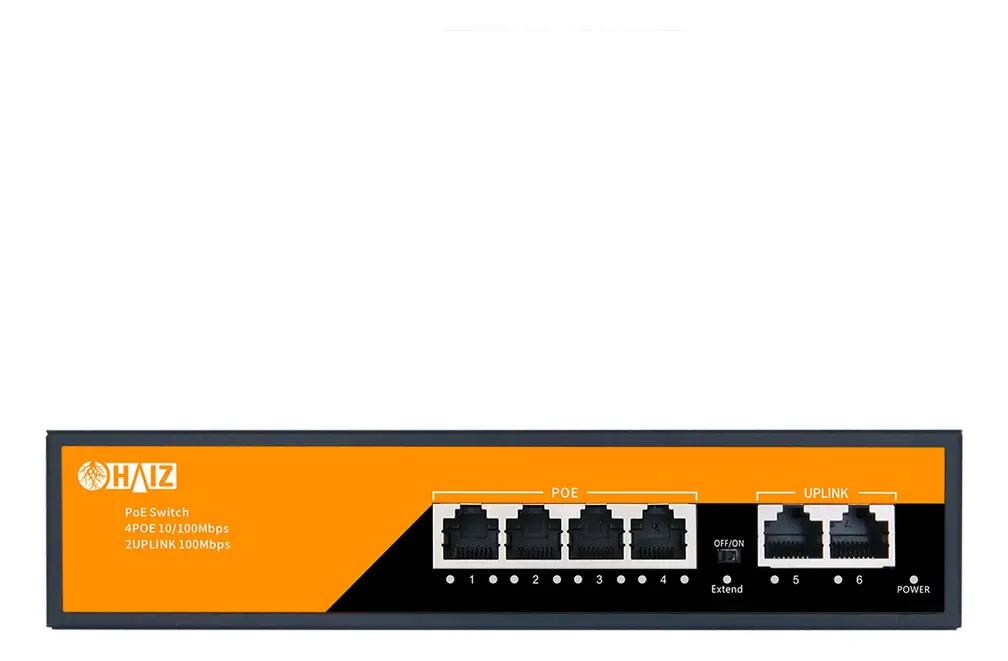

Switch PoE por número de câmeras
Na linha Haiz o uplink é dedicado — o número do modelo é a quantidade de portas PoE, e há 2 portas de uplink separadas. Então o número de portas equivale ao número de câmeras. Se o projeto pode crescer, subir uma faixa agora evita trocar o switch depois.
| Câmeras | Switch | Ver preço |
|---|---|---|
| Até 4 |  Haiz PoE 4 portas | Ver switch 4 portas |
| 5 a 8 | Haiz PoE 8 portas | Ver switch 8 portas |
| 9 a 16 |  Haiz PoE 16 portas | Ver switch 16 portas |
| 17 ou mais |  Haiz PoE 24 portas | Ver switch 24 portas |
O que a categoria realmente define
Categoria de cabo não é uma nota de qualidade — é um conjunto de requisitos elétricos que o cabo precisa cumprir. Os principais:
- Largura de banda. A faixa de frequência em que o cabo mantém desempenho previsível. Cat6 opera numa faixa maior que cat5e.
- Diafonia. A interferência que um par provoca no par vizinho dentro do mesmo cabo. Cat6 tem exigência mais rígida, o que se traduz em trançado mais apertado e, em alguns modelos, um separador interno em cruz.
- Atenuação. Quanto o sinal enfraquece ao longo do comprimento.
- Retorno de sinal. Reflexões causadas por variação de impedância no percurso.
Nada disso descreve "velocidade da câmera". Descreve o comportamento elétrico do cabo em condições adversas. Por isso o cat6 ajuda em percurso ruidoso e em lance no limite da distância — e não faz diferença nenhuma num lance curto e limpo.
O separador em cruz e a passagem
Muitos cabos cat6 trazem um separador plástico em cruz no centro, que mantém os quatro pares afastados entre si. É o que ajuda a reduzir a diafonia — e também o que torna o cabo mais grosso e mais rígido.
Isso tem consequência prática na obra:
- Ocupa mais espaço no eletroduto. Um conduíte que comportava um número X de cabos cat5e comporta menos cat6.
- Exige mais cuidado na curva. Cabo mais rígido tem raio mínimo maior; forçar a dobra deforma a geometria interna.
- É mais trabalhoso de crimpar. O separador precisa ser cortado na terminação, e o conector RJ45 precisa acomodar condutores de diâmetro maior.
Se você vai usar cat6, confira se o conector é compatível — assunto do artigo sobre conector RJ45 cat5, cat5e ou cat6. Conector de cat5e em cabo cat6 é uma das causas silenciosas de link instável.
Onde o gargalo de um CFTV IP realmente está
Se o cabo raramente é o limite, o que é? Na ordem em que costumam aparecer:
| Gargalo | Como se manifesta | O que resolve |
|---|---|---|
| Gravação em disco | Perda de quadros na gravação, arquivo corrompido | HD próprio para vigilância, dimensionado — veja qual HD usar |
| Capacidade do switch | Câmeras caem em horário de pico | Switch com backplane e orçamento PoE adequados |
| Orçamento PoE | Últimas câmeras não ligam ou reiniciam | Somar o consumo e comparar com a potência total do switch |
| Banda de upload | Acesso remoto travando, imagem local normal | Ajustar stream secundário para acesso externo |
| Energia | Sistema inteiro cai junto com a luz | Nobreak — veja fonte comum ou nobreak |
| Cabo | Ponto específico instável, os outros normais | Condutor, bitola e qualidade da crimpagem |
Repare que o cabo aparece por último — e quando aparece, o sintoma é localizado: um ponto falha, os outros não. Quando o sistema inteiro degrada junto, a causa está acima na lista.
Orçamento PoE: a conta que derruba projeto
Um erro frequente é escolher o switch pelo número de portas e ignorar a potência total que ele consegue entregar.
Cada câmera consome uma quantidade de energia via PoE, e essa demanda sobe quando o infravermelho liga. Um switch de 8 portas pode não conseguir alimentar 8 câmeras no consumo máximo simultâneo — e o sintoma aparece justamente à noite, quando todas ligam o infravermelho ao mesmo tempo.
Como evitar:
- Some o consumo máximo de todas as câmeras, não o consumo típico.
- Compare com a potência total do switch, não com a potência por porta.
- Deixe folga. Trabalhar no limite significa falhar no pico.
- Considere a perda no cabo. Lance longo com condutor de liga aumenta a demanda na origem.
Pensando o cabeamento como infraestrutura
Existe um argumento a favor do cat6 que não é técnico, é econômico — e é o mais forte de todos.
O cabo dentro da parede é o componente de vida mais longa do sistema. A câmera será trocada em alguns anos, o gravador também, o switch idem. O cabo fica. Se o local vai receber depois rede corporativa, telefonia IP, access points ou controle de acesso, o cabeamento vai atender a tudo isso.
Nesse enquadramento, a diferença de preço entre cat5e e cat6 deixa de ser custo do CFTV e passa a ser investimento de infraestrutura predial. Em obra nova, com parede aberta, esse raciocínio costuma justificar o cat6 mesmo sem necessidade imediata.
Em instalação sobre infraestrutura existente, para um CFTV que vai continuar sendo só CFTV, o argumento perde força — e o cat5e de cobre continua sendo a escolha racional.
A crimpagem pesa mais que a categoria
Um dado que contraria a intuição: em CFTV, a qualidade da terminação costuma influenciar mais o resultado que a diferença entre cat5e e cat6.
Os erros que mais aparecem:
- Destrançar demais. Só os últimos milímetros devem perder o trançado. Quanto mais par desfeito perto do conector, mais diafonia — o efeito que a categoria tenta justamente reduzir.
- Sequência errada de pinagem. Funciona em teste de continuidade e falha em uso real, porque os pares deixam de ser pares.
- Conector incompatível. Conector de cat5e em cabo cat6 não acomoda bem o condutor mais grosso, e o contato fica marginal.
- Cabo tracionado. Puxar com força estica os pares internos, e o dano não aparece em inspeção visual.
- Raio de curvatura ignorado. Dobra fechada altera a impedância no ponto da dobra.
Vale a pena investir em um crimpador decente antes de subir de categoria. A ferramenta ruim estraga cabo bom, e o inverso não é verdadeiro.
Como validar o cabeamento antes de fechar o forro
Testar depois que tudo está fechado é a receita para retrabalho. O mínimo antes de fechar:
- Continuidade e sequência com testador RJ45, confirmando os 8 fios na ordem correta nas duas pontas.
- Negociação de link com a câmera conectada — verificar se sobe e em que velocidade.
- Teste com PoE ativo por alguns minutos. É o teste que denuncia condutor de liga: o cabo aquece e o link degrada.
- Verificação sob carga. Com todas as câmeras ligadas e gravando, observar se algum ponto se comporta diferente.
- Identificação das pontas. Etiquetar cada lance evita horas de rastreamento de cabo na primeira manutenção.
O teste com PoE ligado por tempo é o mais negligenciado e o mais revelador. Cabo que passa em continuidade pode falhar quando esquenta — e é exatamente esse o cenário do uso real.
Quando não vale gastar mais
- Não suba de categoria por causa da resolução da câmera. O argumento não se sustenta: cat5e entrega muito mais do que a câmera consome.
- Não compre cat6a, cat7 ou cat8 para CFTV. São categorias de outra escala de rede. Em câmera, o dinheiro rende mais em cobre e capa adequada.
- Não compre blindado sem aterramento estruturado. Blindagem mal aterrada piora.
- Não pague cat6 e economize no condutor. Cat6 CCA é pior que cat5e de cobre. Condutor vem antes da categoria.
O resumo honesto
A ordem de prioridade em cabo para câmera IP é: cobre de verdade, bitola 24 AWG, capa adequada ao ambiente — e só então categoria. Quem inverte essa ordem compra cat6 CCA e acha que fez a escolha premium.
Continue pelo cluster
Veja também qual cabo usar para câmeras, cabo CFTV 4 pares ou cat5e, qual conector RJ45 usar e qual crimpador comprar.
Perguntas frequentes
Cat5e resolve a maioria dos casos, porque entrega gigabit e a câmera usa uma fração disso. Cat6 compensa em percurso com interferência, lance perto do limite de distância ou quando o cabeamento deve servir a outros usos no futuro.
Não. A qualidade de imagem depende da câmera, da lente, da iluminação e da configuração de compressão. O cabo transporta o mesmo fluxo em qualquer categoria adequada.
O padrão prevê 90 metros de cabo horizontal mais 10 metros de patch cord, totalizando 100 metros por lance. Vale para cat5e e cat6.
Só se houver interferência relevante no percurso e existir aterramento adequado. Blindagem mal aterrada pode piorar o desempenho.
Aguenta, desde que seja de cobre e com bitola adequada. O problema não é a categoria — é condutor de liga, bitola fina ou muitos cabos aquecendo no mesmo eletroduto.
Não é recomendado. A radiação ultravioleta resseca a capa, que trinca e deixa entrar umidade. Para trecho ao tempo, use cabo com capa própria para uso externo.
Não. O condutor pesa mais que a categoria: um cat5e de cobre com bitola correta tende a se comportar melhor, principalmente com PoE, que um cat6 de liga.
