Cabo coaxial bipolar para CFTV vale a pena?

O que é exatamente um coaxial bipolar

Um cabo coaxial comum tem um condutor central, um dielétrico isolante, uma malha de blindagem e a capa externa. Ele foi feito para transportar sinal de vídeo com o mínimo de interferência.

O coaxial bipolar — também chamado de "cabo siamês" ou "coaxial com alimentação" — acrescenta ao lado desse conjunto um par de fios de energia, tudo dentro da mesma capa. Você puxa um cabo só e resolve as duas necessidades da câmera analógica: vídeo e 12 V.

A vantagem prática é grande. Sem ele, cada ponto exigiria dois lances separados, dois caminhos de passagem, o dobro de tempo de fixação e o dobro de chance de errar o percurso.

Dupla blindagem: o que significa

Muitos anúncios destacam "dupla blindagem". Isso normalmente indica que o cabo tem uma camada de fita metalizada além da malha trançada. A blindagem protege o sinal de vídeo contra interferência externa — reatores de lâmpada, motores, cabos de energia próximos.

Quanto maior a cobertura da malha, melhor a proteção. Cabo com malha rala é onde aparecem os defeitos de imagem: chuvisco, listras horizontais, barra rolando na tela.

O problema que ninguém conta: queda de tensão

Esta é a parte mais importante do artigo, e a que mais gera chamado de manutenção.

O par de alimentação do coaxial bipolar é fino. Quanto maior a distância, maior a resistência do fio, e maior a queda de tensão entre a fonte e a câmera. A fonte entrega 12 V numa ponta; a câmera pode receber bem menos na outra.

Por que isso aparece só à noite? Porque durante o dia a câmera consome menos. Quando escurece, o LED infravermelho liga e o consumo sobe bastante. É nesse momento que a tensão que já estava no limite cai abaixo do mínimo, a câmera reinicia, o infravermelho desliga, o consumo cai, a tensão volta — e o ciclo recomeça.

O sintoma que o cliente relata é "a câmera fica piscando à noite" ou "só de madrugada some a imagem". Trocar a câmera não resolve. O que resolve:

• Aproximar a fonte da câmera — em vez de uma fonte central no rack, usar fonte próxima ao ponto.
• Usar fonte com tensão de saída um pouco acima, dentro do que a câmera aceita, para compensar a queda.
• Passar a alimentação por cabo separado de bitola maior nos lances mais longos.
• Dimensionar a fonte corretamente desde o início — veja quantos amperes a fonte precisa ter.

Quando o coaxial bipolar vale a pena

O que mais entra no ponto

O coaxial sozinho não fecha a instalação. Falta a conectorização e, em alguns casos, o balun.

Item	Para que serve	Ver preço

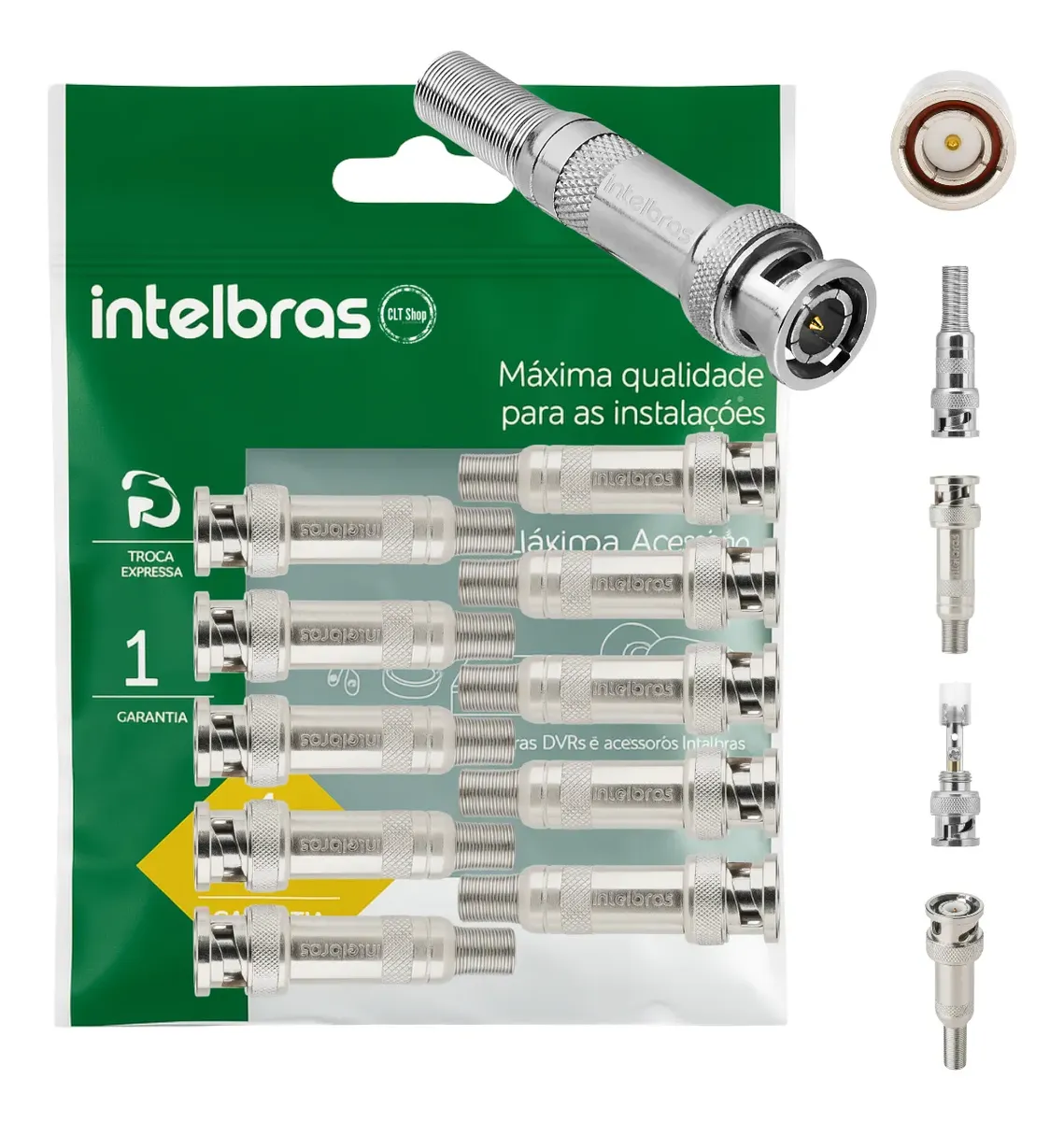

Conector BNC	Termina o coaxial nas duas pontas — câmera e DVR. Conector de mola é rápido; o de compressão é mais firme e resiste melhor a tração.	Ver conector BNC

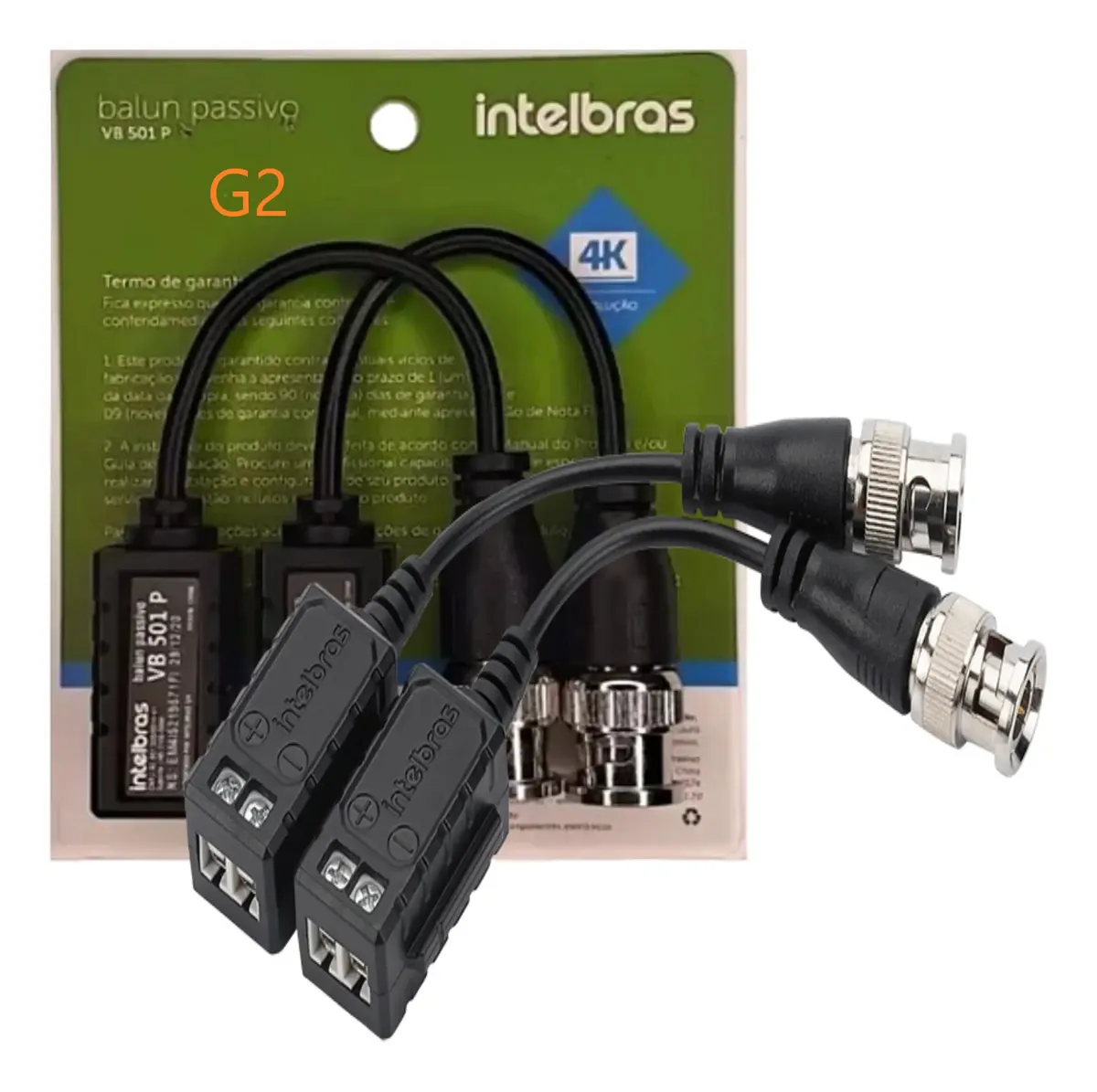

Balun	Converte o vídeo para trafegar por par trançado. Usado quando o coaxial fica caro ou inviável no percurso, ou quando já existe cabo de rede passado.	Ver balun Intelbras

Quando o balun resolve melhor que o coaxial

Em obras com muitos pontos distantes, o custo do coaxial cresce rápido e a passagem fica pesada. O balun permite levar o vídeo analógico por cabo de rede — mais barato por metro, mais leve e mais fácil de puxar.

A troca não é gratuita: você passa a depender da qualidade do balun e do aterramento. Mas em determinados percursos é a diferença entre um projeto viável e um inviável.

Cuidados de instalação que preservam o cabo

• Não emende no meio do lance. Emenda em coaxial degrada o sinal e a de alimentação oxida. Se faltou cabo, refaça o lance.
• Respeite o raio de curvatura. Dobra fechada deforma o dielétrico e altera a impedância — a imagem perde qualidade sem motivo aparente.
• Não passe junto com rede elétrica. Mesmo blindado, correr em paralelo com energia por muitos metros capta ruído.
• Cuide da malha na conectorização. Fio da malha encostando no condutor central causa curto no sinal. É o erro mais comum de quem está começando.
• Proteja a emenda externa. Conector exposto ao tempo oxida. Use caixa de passagem ou vedação adequada.

Para conectorização de coaxial vale a ferramenta certa — veja o alicate BNC para CFTV.

Anatomia do cabo: o que cada camada faz

Entender a construção ajuda a ler um anúncio com olho crítico, porque cada camada tem um papel e cada economia do fabricante aparece em uma delas.

• Condutor central. É por onde o sinal de vídeo viaja. Cobre puro conduz melhor; condutor de liga (CCS, aço cobreado) é a economia mais comum em coaxial barato e degrada o sinal na distância.
• Dielétrico. A camada isolante branca entre o condutor e a malha. Ela mantém a distância constante entre os dois, e é isso que define a impedância do cabo. Dielétrico amassado ou deformado por dobra fechada altera essa geometria — e o sinal sofre.
• Malha de blindagem. Envolve o dielétrico e protege contra interferência externa. O que importa é a cobertura: uma malha de 90% cobre quase toda a superfície; uma malha rala deixa o sinal exposto.
• Fita metalizada. Quando existe, forma a "dupla blindagem" junto com a malha, fechando as brechas que a trança deixa.
• Par de alimentação. Dois fios paralelos, geralmente vermelho e preto, que levam os 12 V. É a parte mais simples do cabo e, ironicamente, a que mais causa problema.
• Capa externa. Protege tudo. Capa comum é para uso interno; trecho exposto ao tempo precisa de capa com proteção contra ultravioleta.

Quando um coaxial custa muito abaixo da média, a economia saiu de uma dessas camadas — normalmente do condutor, da cobertura da malha ou da bitola do par de alimentação.

A bitola do par de alimentação decide o alcance

Todo mundo olha a especificação do coaxial e quase ninguém olha a do par de energia. Só que é ele que limita o lance na prática.

Quanto mais fino o fio, maior a resistência por metro, e maior a queda de tensão até a câmera. Como a corrente aumenta quando o infravermelho liga, a queda também aumenta — por isso o problema é noturno.

Um raciocínio útil na hora de dimensionar: a câmera tem uma tensão mínima de operação. Se a fonte entrega 12 V e a perda no cabo consome uma parte relevante disso, o que chega pode ficar abaixo do mínimo justamente no pico de consumo. A câmera reinicia, o consumo cai, a tensão se recupera, ela volta — e o ciclo se repete a noite inteira.

Três formas de resolver, em ordem de preferência:

1. Aproximar a fonte. Fonte próxima ao ponto elimina o problema na origem. Em obras com pontos muito distantes, várias fontes menores costumam funcionar melhor que uma central.
2. Aumentar a bitola da alimentação. Passar um cabo de energia separado, com fio mais grosso, e usar o coaxial só para vídeo.
3. Compensar na fonte. Algumas fontes permitem ajuste fino da tensão de saída, dentro do que a câmera tolera.

Vale conferir também quantos amperes a fonte precisa e os sinais de fonte queimada, porque os sintomas se confundem.

Como diferenciar problema de cabo, de fonte e de câmera

Os três dão sintomas parecidos. Um roteiro que economiza tempo em campo:

O erro mais caro nesse diagnóstico é trocar a câmera primeiro. É a peça mais fácil de substituir, então vira o primeiro palpite — e quando o problema volta, já se perdeu uma visita.

Coaxial ou cabo de rede com balun: a comparação real

Em obras grandes essa decisão muda o orçamento. Vale colocar lado a lado:

Não existe vencedor absoluto. Em uma residência com 4 câmeras, o coaxial bipolar é mais simples e mais rápido. Em um galpão com 16 pontos espalhados, o cabo de rede com balun costuma sair mais barato e mais fácil de puxar — desde que a alimentação seja resolvida separadamente.

E se eu quiser migrar para IP depois?

Pergunta cada vez mais frequente, e a resposta é honesta: o coaxial não vira cabo de rede. Se a intenção é migrar para câmeras IP em alguns anos, existem dois caminhos:

• Passar cabo de rede desde já, mesmo usando câmeras analógicas com balun no início. O cabeamento fica pronto para o futuro e você troca só as pontas.
• Usar conversores depois — existem soluções que levam Ethernet sobre coaxial. Funcionam, mas adicionam equipamento, custo e mais um ponto de falha.

Como o cabo é a parte mais cara de trocar, quem já sabe que vai migrar costuma sair ganhando ao passar cabo de rede desde a primeira instalação.

Checklist antes de comprar coaxial bipolar

Seis conferências rápidas que separam a compra boa da compra que volta como chamado:

• Condutor central declarado. Procure "cobre" na descrição. Coaxial com condutor de aço cobreado (CCS) é comum na faixa mais barata e perde sinal na distância.
• Cobertura da malha. Anúncios sérios informam o percentual. Malha rala é onde nascem chuvisco e listras na imagem.
• Bitola do par de alimentação. É o dado mais omitido e o que mais limita o lance. Par fino significa queda de tensão maior.
• Metragem real. Caixa de 100 m deve ter 100 m. Marcação métrica impressa na capa permite conferir.
• Tipo de capa. Trecho ao tempo exige capa com proteção contra ultravioleta; capa interna resseca e trinca ao sol.
• Diâmetro do coaxial. Cabos mais robustos sustentam melhor lances longos; os muito finos são para distâncias curtas.

Se o anúncio responde a essas seis, você sabe o que está comprando. Se responde a duas, está comprando pela foto.

Quanto cabo o projeto vai consumir

A conta é a mesma de qualquer cabeamento, e as duas últimas parcelas são as esquecidas:

1. Percurso real de cada câmera até o DVR, pelo caminho da infraestrutura — não em linha reta.
2. Trechos verticais, que somam bastante quando há mais de um pavimento.
3. Folga de conectorização, de 50 cm a 1 m por ponta, para permitir refazer o BNC sem esticar o lance.
4. Margem de 10% a 15% sobre o total, para o desvio de percurso que sempre aparece.

Para quatro câmeras com percurso médio de 20 m, o total costuma ficar perto de 100 m já com folga — exatamente uma caixa. Acima de seis ou oito pontos, a conta empurra para a bobina. Esse raciocínio está detalhado em caixa de 100 metros ou bobina.

Quando não vale gastar mais

• Não compre coaxial premium para lance de 10 metros interno. Nessa distância quase qualquer cabo decente entrega. Guarde o cabo melhor para os pontos longos.
• Não compre bobina para uma obra de 4 câmeras. A caixa de 100 m resolve e não sobra rolo na prateleira.
• Não pague por coaxial se o sistema é IP. É a compra errada, não a compra cara.
• Não invista em cabo caro e economize na fonte. O elo fraco do CFTV analógico costuma ser a alimentação, não o cabo de vídeo.
